輸入

輸入電壓范圍

1AC 220V±15%，3AC 220V±15%，3AC 380V±15%，3AC 660V±15%

輸入頻率范圍

47~63Hz

輸出

輸出電壓范圍

0～額定電壓

輸出頻率范圍

V/f控制：0~3000Hz

無PG矢量控制：0~300Hz

控制特征

控制方式

V/f控制

無PG矢量控制

轉矩控制

運行指令方式

面板控制

端子控制

串行通訊控制

頻率給定方式

數字給定、模擬量給定、脈沖頻率給定、串行通訊給定、多段速給定及簡易PLC給定、PID給定等，可以實現給定方式的組合和方式切換

過載能力

G型：150%額定電流60s，180%額定電流10s，200%額定電流3s

P型：120%額定電流60s，150%額定電流10s，180%額定電流3s

啟動轉矩

0.5Hz/150% (SVC)，1Hz/150% (V/f)

調速范圍

1:100 (SVC)，1:50(V/f)

速度控制精度

±0.5%（SVC）

載波頻率

1.0-16.0kHz，可根據溫度和負載特征自動調整

頻率分辨率

數字設定：0.01Hz，模擬設定：最高頻率×0.05%

轉矩提升

自動轉矩提升，手動轉矩提升0.1%~30.0%

V/f曲線

三種方式：直線型，多點型，N次方型（1.2次方、1.4次方、1.6次方、1.8次方、平方）

加減速方式

直線/S曲線；四種加減速時間，范圍0.1s~3600.0s

直流制動

啟動時和停機時直流制動

直流制動頻率：0.0Hz~最大頻率，制動時間：0.0s~100.0s

點動運行

點動運行頻率：0.0Hz~最大頻率

點動加減時間：0.1s~3600.0s

簡易PLC及多段運行

通過內置PLC或控制端子實現最多16段速運行

內置PID

可方便實現過程量（如壓力、溫度、流量等）的閉環控制系統

自動電壓調整

當電網電壓變化時，能自動保持輸出電壓恒定

控制功能

共直流母線

可實現多臺變頻器共用直流母線，能量自動均衡

轉矩控制

無PG轉矩控制

轉矩限制

“挖土機”特性，對運行期間轉矩自動限制，防止頻繁過流跳閘

擺頻控制

多種三角波頻率控制，紡織專用

定時/定長/計數控制

定時/定長/計數控制功能

過壓過流失速控制

對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘

故障保護功能

提供過流、過壓、欠壓、過熱、缺相、過載、短路等30多種故障保護功能，可記錄故障時變頻器運行的詳細狀態，并具有故障自動復位功能

輸入輸出端子

輸入端子

可編程DI：7路開關量輸入，1路高速脈沖輸入

可編程AI：2路，電壓0~10V或電流0/4~20mA輸入

輸出端子

可編程開路集電極輸出：1路輸出（開路集電極輸出或高速脈沖輸出）

繼電器輸出：2路

模擬量輸出：2路輸出，分別可選0/4~20mA或0~10V

通訊端子

提供RS485物理接口，支持MODBUS-RTU通訊

人機界面

LED顯示

可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等參數

多功能鍵

QUICK/JOG鍵，可做多功能鍵使用

環境限制

溫度

-10℃～40℃，超過40℃需降額使用，最高不超過50℃；每升高1℃，降額4%

濕度

≤90，無結露

海拔高度

≤1000M：輸出額定功率，＞1000M：輸出降額

存儲溫度

-20℃～60℃

存放環境

室內，無陽光直射、塵埃、腐蝕性氣體、可燃性氣體、油霧、蒸汽、滴水、鹽份、振

kW

HP

單相220V

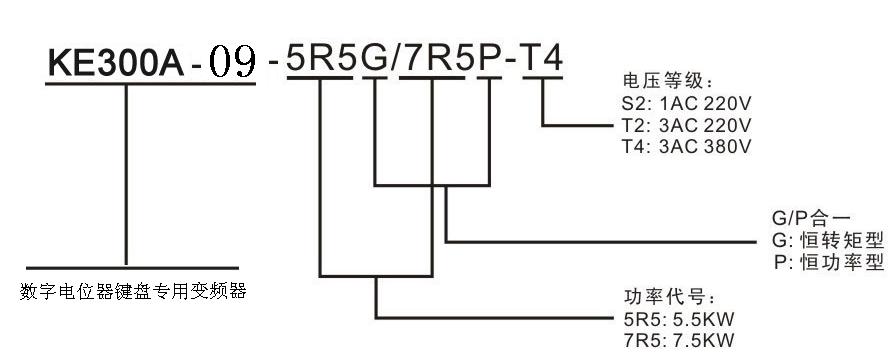

KE300A-09-0R4G-S2

0.4

0.5

5.4

2.3

KE300A-09-0R7G-S2

0.75

1.0

8.2

4.0

KE300A-09-1R5G-S2

1.5

2.0

14.0

7.0

KE300A-09-2R2G-S2

2.2

3.0

23.0

9.6

KE300A-09-004G-S2

4.0

5.2

25.0

15.0

KE300A-09-5R5G-S2

5.5

7.2

38.0

23.0

KE300A-09-7R5G-S2

7.5

10.0

50.0

32.0

三相220V

KE300A-09-2R2G-T2

2.2

3

10.5

9

KE300A-09-004G-T2

4.0

5

18

17

KE300A-09-5R5G-T2

5.5

7.5

26

25

KE300A-09-7R5G-T2

7.5

10

35

32

KE300A-09-011G-T2

11

15

46.5

45

KE300A-09-015G-T2

15

20

62.5

60

KE300A-09-018G-T2

18.5

25

76

75

KE300A-09-022G-T2

22

30

92

91

KE300A-09-030G-T2

30

40

113

112

KE300A-09-037G-T2

37

50

157

150

KE300A-09-045G-T2

45

60

180

176

KE300A-09-055G-T2

55

75

214

210

KE300A-09-075G-T2

75

100

307

304

三相380V

KE300A-09-0R7G/1R5P-T4

0.75/1.5

1/2

3.4/5.0

2.1/3.8

KE300A-09-1R5G/2R2P-T4

1.5/2.2

2/3

5.0/6.8

3.8/6

KE300A-09-2R2G/004P-T4

2.2/4.0

3/5

6.8/10

6/9

KE300A-09-004G/5R5P-T4

4.0/5.5

5/7.5

10/15

9/13

KE300A-09-5R5G/7R5P-T4

5.5/7.5

7.5/10

15/20

13/17

KE300A-09-7R5G/011P-T4

7.5/11

10/15

20/26

17/25

KE300A-09-011G/015P-T4

11/15

15/20

26/35

25/32

KE300A-09-015G/018P-T4

15/18.5

20/25

35/38

32/37

KE300A-09-018G/022P-T4

18.5/22

25/30

38/46

37/45

KE300A-09-022G/030P-T4

22/30

30/40

46/62

45/60

KE300A-09-030G/037P-T4

30/37

40/50

62/76

60/75

KE300A-09-037G/045P-T4

37/45

50/60

76/90

75/90

KE300A-09-045G/055P-T4

45/55

60/75

92/113

90/110

KE300A-09-055G/075P-T4

55/75

75/100

112/157

110/150

KE300A-09-075G/090P-T4

75/90

100/125

157/180

150/176

KE300A-09-090G/110P-T4

90/110

125/150

180/214

176/210

KE300A-09-110G/132P-T4

110/132

150/175

214/256

210/253

KE300A-09-132G/160P-T4

132/160

175/210

256/307

253/304

KE300A-09-160G/185P-T4

160/185

210/250

307/350

304/340

KE300A-09-185G/200P-T4

185/200

250/260

350/385

340/377

KE300A-09-200G/220P-T4

200/220

260/300

385/430

377/423

KE300A-09-220G/250P-T4

220/250

300/330

430/468

423/465

KE300A-09-250G/280P-T4

250/280

330/370

468/525

465/520

KE300A-09-280G/315P-T4

280/315

370/420

525/590

520/585

KE300A-09-315G/350P-T4

315/350

420/470

590/620

585/640

KE300A-09-350G/400P-T4

350

470

665

650

KE300A-09-400G/450P-T4

400

530

785

720

KE300A-09-450G/500P-T4

450

600

880

820

KE300A-09-500G/560P-T4

500

660

960

900

KE300A-09-560G/630P-T4

560

750

1050

1000

KE300A-09-630G-T4

630

840

1130

1100

三相660V

KE300A-09-015G-T6

15

20

21

19

KE300A-09-018G-T6

18

25

28

22

KE300A-09-022G-T6

22

30

35

28

KE300A-09-030G-T6

37

40

40

35

KE300A-09-037G-T6

37

50

47

45

KE300A-09-045G-T6

45

60

55

52

KE300A-09-055G-T6

55

75

65

63

KE300A-09-075G-T6

75

100

90

86

KE300A-09-090G-T6

90

105

100

98

KE300A-09-110G-T6

110

130

130

121

KE300A-09-132G-T6

132

175

170

150

KE300A-09-160G-T6

160

210

200

175

KE300A-09-185G-T6

185

250

210

195

KE300A-09-200G-T6

200

260

235

215

KE300A-09-220G-T6

220

300

257

245

KE300A-09-250G-T6

250

330

265

260

KE300A-09-280G-T6

280

370

305

300

KE300A-09-315G-T6

315

420

350

330

KE300A-09-350G-T6

350

470

382

374

KE300A-09-400G-T6

400

530

435

410

KE300A-09-450G-T6

450

600

490

465

KE300A-09-500G-T6

500

660

595

550

KE300A-09-560G-T6

560

745

610

590

KE300A-09-630G-T6

630

840

710

680

KE300A-09-710G-T6

710

950

800

770

KE300A-09-800G-T6

800

1050

900

865

KE300A-09-850G-T6

850

1130

955

915

KE300A-09-1000G-T6

1000

1330

1130

1080
