摘  要：本文主要介紹提升機專用變頻器在礦井絞車上的應用。變頻電控系統是對礦井絞車提升機構原有的繞線式電機轉子串電阻調速控制方式進行升級改造的電氣系統，采用KE300A-06提升機專用變頻器對礦井絞車進行變頻控制，同時采用能耗制動裝置將礦井絞車再生發電狀態下產生的再生能量進行電阻消耗。

一、引言

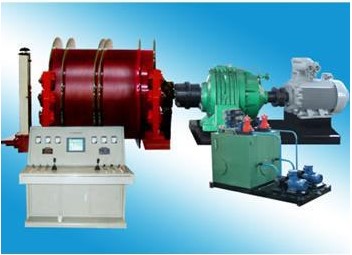

礦井絞車是采煤生產過程中的重要環節，井下各工作面采掘下來的煤或矸石，由運輸設備經井下巷道運到井底車場，然后再由提升設備提至地面。人員的升降，材料、設備的輸送都需要通過提升設備來完成。它是礦山井下生產系統和地面工業廣場相聯接的樞紐，“絞車是礦井的咽喉”形象的描述了礦井提升的重要作用。

二、礦井絞車電氣傳動要求

1． 礦井絞車負載特性

重物上升時，電機需要克服各種阻力（包括重物的重力和摩擦力等），屬于阻力負載。

重物下放時，由于重物本身具有按照重力加速度下降的能力（位能），因此，當重物的重力大于傳動機構的摩擦阻力時，重物本身的重力（位能）是下降的動力，電機成了能量的接受者，故屬于動力負載。

 2、礦井絞車電機對驅動器的要求

①啟動轉矩大，調速特性好；

②過載能力強；

③低頻時能輸出較大轉矩，懸掛時不能溜車；

④下放時，電機有較大再生能量產生，要求能夠合理處理電機再生能量。

3、礦井絞車傳統控制系統缺點

①能耗大

礦井絞車傳統調速方式為繞線式電機轉子串電阻調速。這種控制系統大量的轉差功率消耗在轉子串接的電阻上（一般情況下可占總能耗的30%以上），造成大量電能浪費，從節能和經濟兩方面來講，都不可取。

②調速性能差

轉子串電阻調速方式屬于有級調速，其轉速的下降是通過轉子外接電阻消耗能量來實現的。最重要的是轉速越低，電機的機械特性越軟，輸出轉矩越小。且有級調速對電機和機械設備的沖擊大，設備運行不平穩，調速不連續，容易掉道，故障率高。對于煤礦24小時連續生產模式，經濟損失大。

③系統可靠性差

? 接觸器頻繁分、合（接觸器在大電流情況下頻繁分、合），經常造成接觸器觸點的燒結和線圈燒毀。

? 保護措施不完善，易發生電動機燒毀的現象。

? 制動器承受比較大的沖擊，閘皮磨損嚴重，容易出現抱閘抱不緊，經常需檢修、更換。

④維護成本高

? 接觸器、繞線式電機轉子電刷、滑環經常需要維護、更換，費用較大。

? 減速機、制動器受沖擊大，經常需要維護。

? 轉子串電阻調速方式本身的特點最終導致的生產效率受到限制（經常出故障處于停機、維修狀態）、維護工作量大、使用維修成本上升。

4、礦井絞車變頻電控系統的優勢

? 變頻器調速性能好，啟動轉矩大，機械特性硬、定位準確。

? 變頻器運行平穩，對減速機、制動器的沖擊小，減小設備的維護量，延長提升機的使用壽命。

? 使用變頻器后，無需再使用接觸器，同時繞線式電機也可以更改為鼠籠式電機使用，無需對電刷和滑環進行維護

? 變頻器運行效率高，對電機和系統具有完善的保護、監測及自診斷功能，如再結合PLC控制，可大幅度提高礦井絞車電控系統的可靠性。

三. 項目改造方案

1、現場設備概況

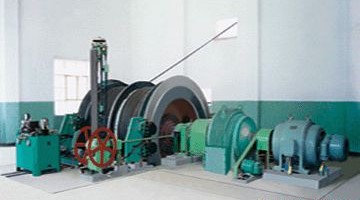

七臺河某煤礦井有一臺礦井絞車，其絞車參數為：電機額定功率280KW、電機額定電壓380V、電機額定頻率50Hz、電機額定轉速966r/min，電機控制方式：繞線式電機轉子串電阻調速。

2、變頻器配置

根據現場礦井絞車設備的負載特性、額定參數和實際運行工況，經研究、討論確定為其改造設備配置如下變頻回饋電控系統，其主要地參數如下：

 3、礦井絞車變頻改造系統

節能改造系統共有兩個控制柜，由變頻器、能量制動裝置、PLC、接觸器等部分組成，其具體功能概述如下：

（1）、系統改造后提升電機的變頻制動控制方式與原有的轉子串電阻工頻控制方式可以自由切換，兩種控制方式切換相互電氣聯鎖，保證系統工作的安全性。

（2）、系統改造后保留礦井絞車原有的操作方式和習慣，即保留原有的凸輪控制器的檔位控制和操作方式。這樣，既不會影響礦井絞車操作員的正常操作，又保證了礦井絞車特種設備檢驗合格。

（3）、提升機構的變頻制動電控系統，具有短路、過電壓、過電流、缺相、過載等多種保護功能，最大限度的保護礦井絞車的提升機構。

（4）、系統采用變頻器驅動提升機構電機，當電機拖動位能性負載下放時，電動機將處于再生發電狀態。能量制動裝置會將電機處于發電狀態下的再生能量進行電阻消耗，保證變頻系統正常工作，同時大大節約電能。

n  系統原理示意圖如下：

?  提升機控制系統給變頻器正、反轉開關量信號：當D1端與COM端閉合，則啟動變頻器正轉（上升）運行，斷開則停止變頻器；當D2端與COM端閉合，則啟動變頻器反轉（下降）運行，斷開則停止變頻器；

?  提升機控制系統給變頻器加速的開關量信號：當D3端與COM端閉合，則變頻器加速運行。

?  變頻器給提升機控制系統反饋一個常開“抱閘輸出”開關量信號。當變頻器運行頻率達到設定值后，才能讓升降機控制系統松開起抱閘，保證不出現“溜鉤”現象。同時關聯變頻器故障輸出常閉信號，當出現故障時，能斷開抱閘信號。

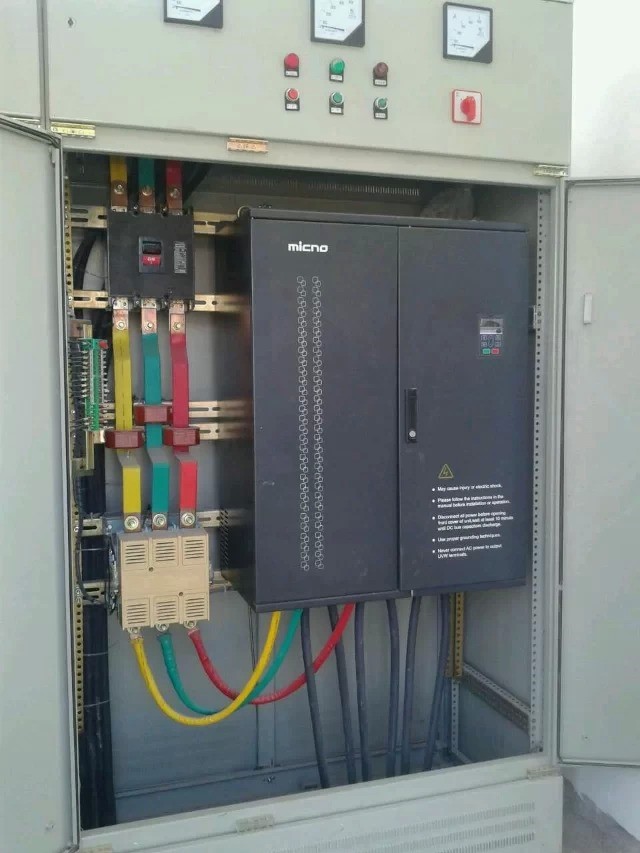

 4、現場圖片

四、KE300A-06變頻器優勢特點

KE300A-06變頻器在現場使用中，取得了效率高、故障率低等非常好的效果，得到客戶的一致認可?？偨Y(jié)優勢如下：

（1）、與傳統的非調速升降機相比，乘坐舒適性大為提高。保證了抱閘器打開瞬間的舒適度及安全性，上行無“過沖”現象，下行瞬間無“失重感”。

（2）、由于系統為低速制動，制動器相對轉動摩擦小，大大延長制動器的使用壽命。

（3）、低頻轉矩高。

（4）、有效的解決了機構的傳動沖擊，延長了齒輪、滾輪、軸承、齒條的使用壽命。由于變頻系統具有限流的功能，降低了電機啟動時對電網的沖擊電流，緩解了用電設備間的相互影響。

（5）、變頻調速系統具有完善安全保護功能。如欠壓，過壓、過轉矩、過電流保護等，使整個電控系統可靠性、安全性得到保證。

五、結束語

KE300A-06變頻器在礦井絞車的應用，實際上很好地解決了礦井絞車的控制問題。提高了煤礦行業的提升絞車設備的自動化水平，加快了煤礦行業的產業裝備升級。并且采用變頻器控制以后使系統控制更為簡單，控制系統具有多重保護，保證了抱閘器打開瞬間的舒適度及安全性，上行無“過沖”現象，下行瞬間無“失重感”，使系統更加安全可靠。
