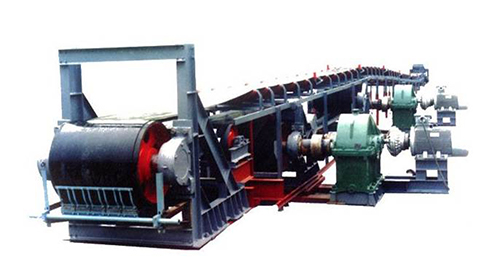

一、礦山皮帶運輸機說明

皮帶運輸機又稱帶式輸送機，是一種連續運輸機械，也是一種通用機械。皮帶運輸機有電機、減速箱、皮帶、機架、驅動滾筒、改向滾筒、承載托輥、回程托輥、張緊裝置等零部件組成。皮帶運輸機一般有多臺電機拖動一條皮帶，對多臺電機的功力平衡有較高要求。

二、控制要求

■  優異低頻轉矩特性，能實現重載正常啟動；

■  優異的主從控制邏輯，能實現多臺電機功率平衡；

■  調速范圍寬，軟起性能好；

■  良好的過載能力及環境適應能力，運行可靠性高；

■  輸入電壓范圍寬，自動電壓調整功能。

三、方案設計與說明

■  整部輸送機由4臺電機并聯拖動，電機通過減速器與輸送機驅動滾筒連接，電動機與減速器、減速器與驅動滾筒之間采用蛇簧聯軸器相連接。該電機采用同軸電機，即2臺電機同時控制一個滾筒；

■  系統由2臺KE300A變頻器分別控制四臺電機，即是一臺變頻器控制兩臺電機，其中一臺變頻器設為主機，另臺變頻器設為從機，通過變頻器的主從控制功能，使得從機自動跟隨主機動態運行，從而實現四臺電機的功率平衡；

■  變頻調速系統的操作只需要對主機進行操作即可，可以直接通過主機自帶鍵盤對主機進行操作，也可以通過上層工作平臺對變頻調速系統進行遠程控制。

四、方案優勢

■  通過電機的慢速啟動帶動皮帶機緩慢啟動，對皮帶不造成損害，真正實現了電機軟啟動和皮帶輸送機軟啟動合二為一；

■  設備啟動特性平穩，極大降低了設備的維護檢修量；

■  優異的主從控制功能，實現了四臺電機的功率平衡，延長了電機使用壽命；

■  根據實際生產情況，對電機進行調速，節能效果明顯；

■  ±10%的寬電網設計，滿足惡劣環境的電網要求。
