一、 引言

施工升降機是現代高層施工中與大型塔機相配合的必不可少的重要施工設備。

目前的建筑施工升降機，按照速度可以分為三種：0-40m/min的低速梯；0-63m/min的中速梯；0-96m/min的高速梯。

二、升降機設備傳統的控制劣勢分析

普通升降機的控制方式都是通過接觸器控制來實現，速度單一，舒適度差，工頻啟停時機械沖擊大，對結構和機構損壞較嚴重，降低運行的可靠性 。頻繁升降啟停，電流沖擊大，易降低電機絕緣和電氣元件壽命，造成檢修成本高及器件老化。

三、升降機設備概況

深圳一家建筑工地的現場升降機配套電機（33KW/380V）參數，該設備屬于恒轉矩負載，根據其工作特性，需要對其放大一檔選型，以保證系統安全、穩定、快速運行，推薦以下配置：

KE300A-06系列變頻器具有專業設計抱閘邏輯時序控制功能，保證了抱閘器打開瞬間的舒適度及安全性，上行無“過沖”現象，下行瞬間無“失重感”。

整個電氣系統由PLC、接觸器、KE300A-06變頻器、制動單元、剎車電阻、主傳動電機、減速箱、制動器、變壓器、操作手柄等組成，控制升降機的啟停、上下、快慢、開閘抱閘及各種保護，從而實現升降機高效、安全的穩定運行。

■    控制方式

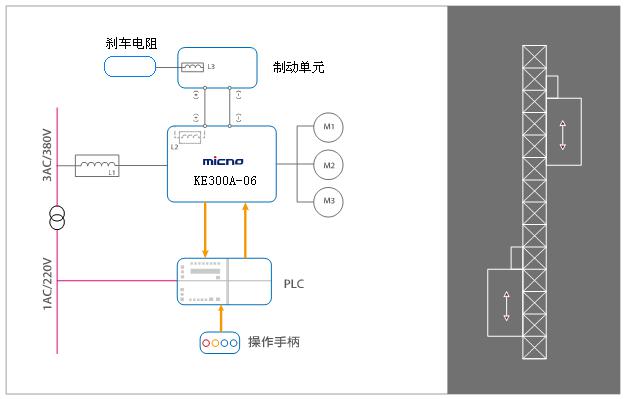

由于升降機具有較大的慣性沖擊及產生再生能源，必須加剎車電阻消耗再生能源，詳情如下圖所示：

? 升降機控制系統給變頻器正、反轉開關量信號：當D1端與COM端閉合，則啟動變頻器正轉（上升）運行，斷開則停止變頻器；當D2端與COM端閉合，則啟動變頻器反轉（下降）運行，斷開則停止變頻器；

? 升降機控制系統給變頻器加速的開關量信號：當D3端與COM端閉合，則變頻器加速運行。

? 變頻器給升降機控制系統反饋一個常開“抱閘輸出”開關量信號。當變頻器運行頻率達到設定值后，才能讓升降機控制系統松開起抱閘，保證不出現“溜鉤”現象。同時關聯變頻器故障輸出常閉信號，當出現故障時，能斷開抱閘信號。

四、變頻器參數設置

KE300A-06系列變頻器具有提升抱閘功能，具體功能碼：

功能碼說明

? A9-08   松閘條件

0: 頻率：松閘只與頻率到達有關。

1：頻率和電流：松閘在頻率和電流同時到達時有效。

? A9-09  松閘電流

與A9-08 配合使用， A9-08設置1時，以電機額定電流（P1-03）的百分比。

? A9-12   松閘電流異常判斷時間

當輸出頻率到達，而輸出電流沒有達到松閘電流時，經過該時間，變頻器跳故障保護，此時應檢查電機線是否接好。

■ 上升時抱閘控制邏輯圖

上述功能代碼的詳細含義如上圖所示。下降時抱閘邏輯與上升時相似，省略說明。

■ 參數設置

大部參數可以按出廠參數設置，用戶在使用時，無需做過多的復雜設置，僅需要根據實際使用現場做簡單參數修改即可。具體的參數設置如下表：

五、KE300A-06變頻器優勢特點

KE300A-06變頻器在現場使用中，取得了效率高、故障率低等非常好的效果，得到客戶的一致認可?？偨Y(jié)優勢如下：

（1）、與傳統的非調速升降機相比，乘坐舒適性大為提高。保證了抱閘器打開瞬間的舒適度及安全性，上行無“過沖”現象，下行瞬間無“失重感”。

（2）、由于系統為低速制動，制動器相對轉動摩擦小，大大延長制動器的使用壽命。

（3）、低頻轉矩高。

（4）、有效的解決了機構的傳動沖擊，延長了齒輪、滾輪、軸承、齒條的使用壽命。由于變頻系統具有限流的功能，降低了電機啟動時對電網的沖擊電流，緩解了用電設備間的相互影響。

（5）、變頻調速系統具有完善安全保護功能。如欠壓，過壓、過轉矩、過電流保護等，使整個電控系統可靠性、安全性得到保證。

六、結束語

KE300A-06變頻器在升降機的應用，實際上很好地解決了升降機的控制問題。并且采用變頻器控制以后使系統控制更為簡單，控制系統具有多重保護，保證了抱閘器打開瞬間的舒適度及安全性，上行無“過沖”現象，下行瞬間無“失重感”，使系統更加安全可靠。
